高壓固態軟啟動柜是電力系統中重要的設備之一，它能夠?qū)崿F(xiàn)電機的軟啟動和軟停車，從而避免機械沖擊和電氣沖擊，保障電力系統的穩定運行。

在當下電氣行業中，只要是固態軟啟動設備，主回路基本上采用的都是晶閘管，然后通過逐漸改動晶閘管的導通角來抬升電壓，完成對電機的結束和發起進程。

為了滿足不同行業的電機需求，固態軟啟動設備又分低壓和高壓。

它們的基本原理差不多，不同的是高壓固態軟啟動柜在高壓環境下工作，各種電氣元器件的絕緣功用一定要好，電子芯片的抗煩擾才干要強。另外高壓固態軟啟動柜中必要有一個高性能的主控單元，以滿足對信號的及時和迅速處理，因此這個主控單元一般選用高性能的DSP芯片。

在高壓固態軟啟動柜中，由于如今單只高壓晶閘管的耐壓強度不高,所以有必要由多個高壓晶閘管串聯進行分壓(如下圖)。

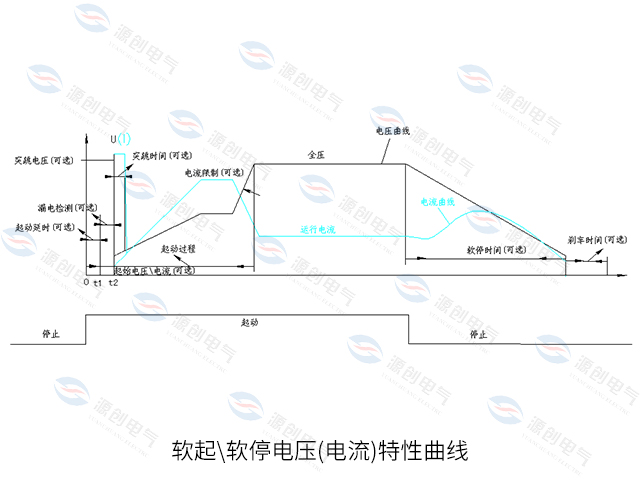

一、啟動過程

當高壓固態軟啟動柜接收到啟動命令后，首先會進行啟動前的檢查，包括電機電纜、電源接線、控制回路等。確認無誤后，開始進行啟動過程。

1. 晶閘管模塊檢測到啟動信號，開始導通，輸出電壓開始上升。

2. 隨著輸出電壓的上升，電機開始轉動，但由于晶閘管模塊的電壓輸出是平滑上升的，因此電機的轉速也是平滑上升的，不會產生沖擊。

3. 在電機轉速達到額定轉速之前，晶閘管模塊一直處于導通狀態，輸出電壓一直上升。

4. 當電機轉速達到額定轉速時，控制系統會發出一個切換信號，將晶閘管模塊從工作狀態切換到旁路狀態。

5. 晶閘管模塊在接收到切換信號后，會立即關閉輸出電壓，電機繼續依靠慣性運轉。

二、停車過程

當高壓固態軟啟動柜接收到停車命令后，會開始執行停車過程。

1. 控制系統會發出一個停止信號，關閉晶閘管模塊的輸出電壓。

2. 隨著輸出電壓的下降，電機轉速也會逐漸下降。

3. 當電機轉速降至零時，控制系統會發出一個復位信號，將晶閘管模塊從旁路狀態復位到等待狀態。

4. 晶閘管模塊在接收到復位信號后，會立即關閉輸出電壓，整個停車過程結束。

三、保護功能

高壓固態軟啟動柜還具有多種保護功能，以確保電機的安全運行。

1. 過載保護：當電機出現長時間過載時，控制系統會自動切斷晶閘管模塊的輸出電壓，保護電機不被燒毀。

2. 缺相保護：當電機電源出現缺相時，控制系統會自動切斷晶閘管模塊的輸出電壓，防止電機缺相運轉造成損壞。

3. 短路保護：當電機或電纜出現短路時，控制系統會自動切斷晶閘管模塊的輸出電壓，防止短路電流對電機和電纜造成損壞。

4. 溫度保護：高壓固態軟啟動柜還配備了溫度傳感器，能夠?qū)崟r監測電機的溫度。當電機溫度過高時，控制系統會自動切斷晶閘管模塊的輸出電壓，保護電機不被燒毀。

5. 遠程控制：高壓固態軟啟動柜可以通過遠程控制功能實現遠程啟動、停止、故障復位等操作。同時還可以實時監測電機的運行狀態和電流、電壓等參數。

總之，高壓固態軟啟動柜具有高效、可靠、安全等優點，在電力系統中得到了廣泛應用。本文詳細介紹了其運行過程和保護功能，希望能對大家有所幫助。
