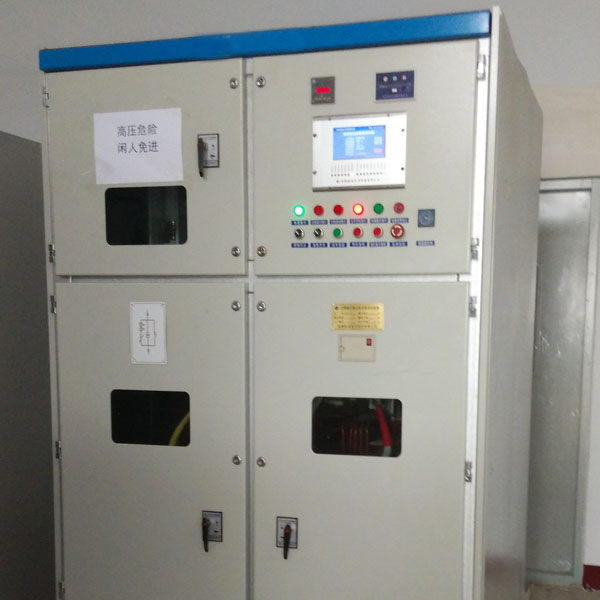

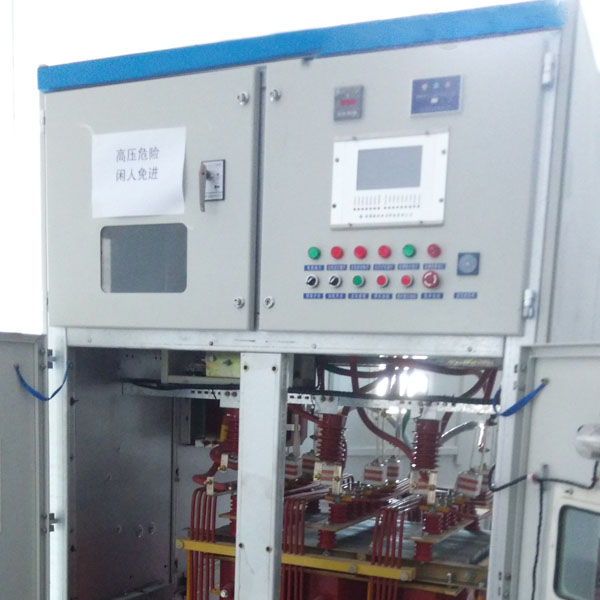

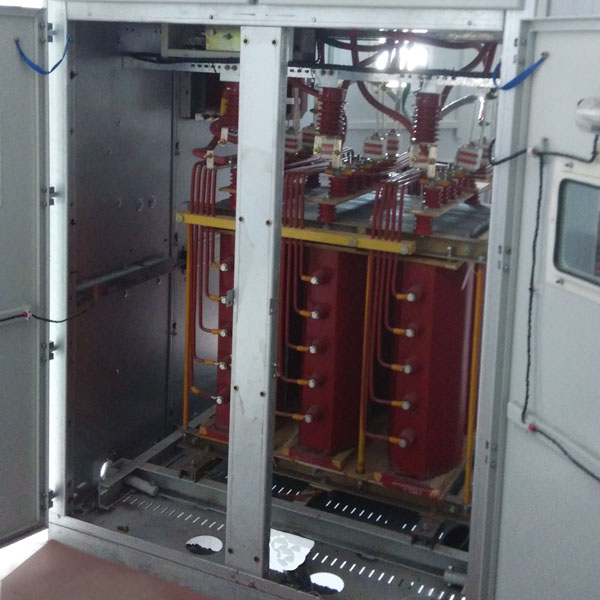

軟啟動器是一種集，電動機軟起動，軟停車、輕載節能和多種，保護功能于一體的新，穎鼠籠型異步電動機控制裝置。軟啟動器具有無沖擊電流，恒流起動，可自由地?zé)o極調壓至，最佳起動電流及節能等優點。

軟啟動器是目前最先進，最流行的電動機起動器。它一般采用16位單片機進行智能化控制，可無極調壓至最佳起動電流，保證電動機在負載要求的，起動特性下平滑起動，在輕載時能節約電能。同時，對電網幾乎沒有什么沖擊。




軟啟動器實際上是一個調壓器，只改變輸出電壓，并沒有改變頻率。這一點與變頻器不同。

軟啟動器本身設有多種保護功能，如限制起動次數和時間，過電流保護。電動機過載、失壓，過壓保護，斷相，接地故障保護等。

下圖為軟啟動器的原理圖。圖中V,W相方框內的元件同U相。

在軟啟動器中三相交流電源，與被控電動機之間串，有三相反并聯晶閘管及電子控制電路。利用晶閘管的電子開關特性，通過軟啟動器中的單片機，控制其觸發脈沖，觸發角的大小來改變晶閘管的導通程度，從而改變加到定子繞組上的三相電壓。異步電動機在定子調壓下的主要特點是電動機的轉矩近似與定子電壓的平方成正比。當晶閘管的導通從0°開始上升時，電動機開始啟動。

隨著導通角的增大，晶閘管的輸出電壓也逐漸增高，電動機便開始加速，直至晶閘管全導通，電動機在額定電壓下工作。電動機的啟動時間和起動電流的，最大值可根據負載情況設定。

軟啟動器可設定的最大起動，電流為直接起動電流的0.99倍，可設定的最大起動轉矩為直接，起動轉矩的0.80倍，線電流過載倍數為電動機，額定電流的1-5倍，軟起動器可實現連續無極起動。

最近遇上一種現象，軟啟動器在自由停車時，發生斷路器跳閘現象。不知哪位大神能從電氣原理，的角度來幫忙分析下原因呢。

      軟啟動器里停車設置為自由停車。當操作柱旋轉至停止位置后，電機斷路器跳閘。求大神解釋。

      另外，在做試驗時，將停車設置為軟停車。在停機操作后，通過電流曲線發現在可控硅關斷，的最后時候電流突然上升，感覺是有沖擊電流似的。

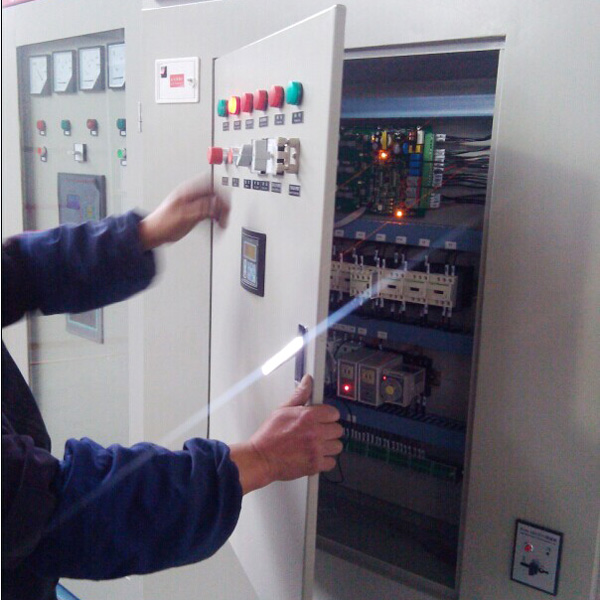

如圖所示，為施耐德品牌，現需要更換為ABB的，PSS同規格軟啟動器。

該如何讓選型，二次接線又需要用到哪些附件，按鈕，指示燈，繼電器。

求大神幫忙解惑。



一、起動成功的定義。

通常人們認為電動機，轉起來了就算是成功。但是如果引起的電網壓降太大了，發生共網的其他設備卻因欠壓跳閘了，正在運轉著的設備堵轉了等情況，這也是無法接受的。所以軟起動成功的定義應該是在某個設定的時限，內使電動機起動完成，且對于共網的其他電氣設備，的影響被限制在允許限度以內。

二、起動失敗的原因。

1、參數設置問題。

例如，對于電動機的某些，起動參數整定失當?shù)龋@種問題只需要修改下參數就可以解決。

2、負載太重

這個問題有時候是電氣傳動系統，的設計出了問題，例如，電動機容量太小，驅動轉矩不夠而不能起動負載。處理方法是更換更大容量的電動機，減小負載或改變起動方式，負載太重的另一種情況是使用問題，例如，忘記將所驅動風機的風門關嚴。

3、電網壓降太大。

如電源容量太小，線路電纜太細，則起動時壓降過大，電動機自然起動不了。軟啟動器只能降壓，不能提高電壓。此時應考慮采取換用更大的供電變壓器，采用更大截面積的電纜，將供電變壓器移至電動機負載附近等措施。

4、其他電器設備與軟起動，裝置的配合不合適。

在起動過程中，如低壓短路器，熔斷器、熱繼電器等設備脫扣或熔斷。此時應根據系統情況，重新調整電器設備的整定值，或另行配置合適的電器設備。

5、也可能這是一個根本不適宜，采用降壓軟啟動的應用場合。

降壓軟啟動器的先天性弱點，是電動機轉矩與電動機電壓，或電流的平方成正比，在最大限度地減輕負荷后，由電網短路容量限制的最大起動，電流無法使用電動機載限定的時限內，使電動機升速至其額定值。

三、確保軟起動成功的條件。

1、確保電氣傳動系統設計正確，電動機驅動轉矩足夠。

2、電網容量足夠滿足軟起動條件。

3、軟起動裝置與其他電器設備的配合正確，正常工作。

4、軟起動裝置的硬件和，軟件的可靠性是經過檢驗的。

5、對電動機降壓軟起動可行性進行論證。
